Vereinzelungen WVE

Für automatisierte Prozesse ist es oftmals notwendig, die zur Bearbeitung oder zum Weitertransport anstehenden Werkstücke einzeln zuzuführen. Über ein 5/2 Wegeventil werden die Vereinzelungen angesteuert.

In der Ausgangsstellung ist die obere Kolbenstange ausgefahren und die untere eingefahren. Aufgrund des internen Verriegelungsmechanismus kann nach dem Umsteuern die obere Kolbenstange erst zurückfahren nachdem die untere vollständig ausgefahren ist. Die Rückschaltung erfolgt analog. Somit ist das Werkstück vor dem Vereinzeln immer von beiden Kolbenstangen umschlossen.

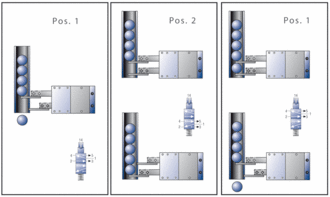

Funktionsprinzip
